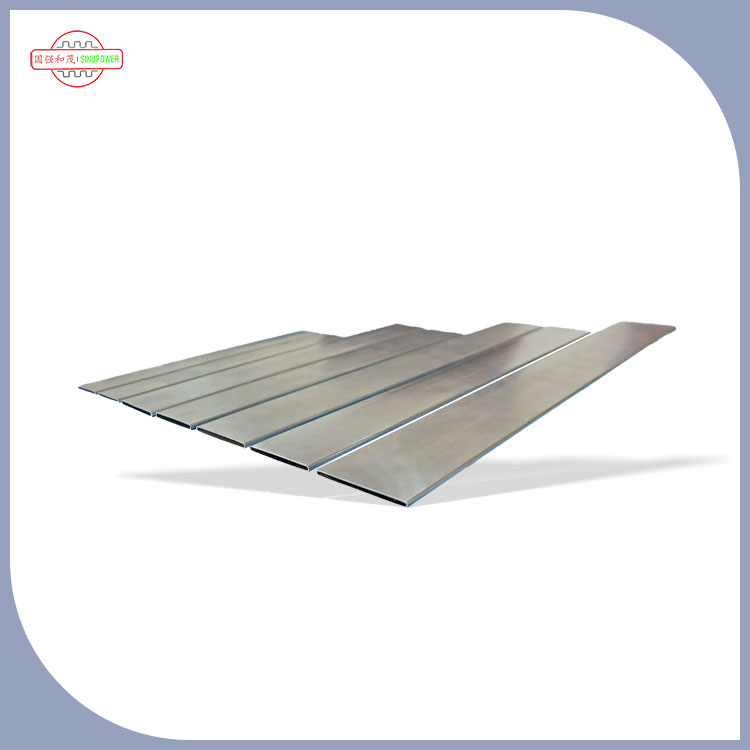

Lasersvetsad läcksäker anslutning Värmare kärnslang

För biltillverkare av HVAC börjar värmarens tillförlitlighet med rörsömmens integritet.Sinupower– en dedikeradTillverkareav termiska precisionskomponenter i aluminium – producerarLasersvetsad läcksäker anslutning Värmare kärnslanganvänder högeffektfiberlaserteknik. Denna process skapar en kontinuerlig, homogen svetssöm som eliminerar läckagevägarna som är vanliga i motståndssvetsade eller mekaniskt falsade rör. Den tillplattade profilen av B-typ maximerar ytarean för värmeöverföring medan den lasersvetsade sömmen säkerställer strukturell integritet under termisk cykling och kylvätsketryck. Resultatet: värmekärnor som fungerar tillförlitligt under fordonets livslängd. Som ledandetillverkare av värmerörsrör, Sinupower betjänar fordons-HVAC-leverantörer globalt med pålitliga, läckagesäkra lösningar.

Varför lasersvetsning är viktigt för värmerör

SinupowersLasersvetsad läcksäker anslutning Värmare kärnslangtillverkas med en process som ger mätbara fördelar jämfört med konventionella rörtillverkningsmetoder:

Nollläckageprestanda

• Lasersvetsning ger en kontinuerlig, homogen svetssöm utan porositet eller mikrosprickor – vilket eliminerar det primära felläget för värmekärnor.
• Konsekvent svetsinträngningsdjup (vanligtvis 0,5–1,2 mm) säkerställer att fogen matchar eller överstiger basmaterialets styrka.
• Heliumläckagetestning på varje produktionsbatch verifierar läckagehastigheter under 0,5 g/år per tub.
• Inget eftersvetsningsmaterial krävs, vilket tar bort risken för flussrester eller försprödning av lödlegering.

Överlägsen värmeöverföringseffektivitet

• Den tillplattade profilen av B-typ ökar förhållandet mellan yta och volym, vilket möjliggör snabbare värmeöverföring från kylvätska till kabinluft.
• Slät inre borrning minimerar flödesmotstånd och tryckfall över värmarens kärna.
• Enhetlig väggtjocklek (tolerans ±0,05 mm) säkerställer konsekvent värmeledningsförmåga över hela rörlängden.

Förbättrad hållbarhet under termisk cykling

• Lasersvetsning skapar en metallurgisk bindning som motstår upprepad termisk expansion och sammandragning utan utmattningssprickor.
• Kompatibel med aluminiumlegeringar AA3003 och AA3102, valda för sin utmärkta värmeledningsförmåga (200–220 W/m·K) och formbarhet.
• Validerad för 10 000+ termiska cykler från -40°C till +120°C utan svetsförsämring.

Ren, flödesfri tillverkning

• Lasersvetsning eliminerar behovet av flussmedel eller lödpasta, vilket minskar risken för kontaminering och förenklar monteringen nedströms.
• Inget svetsstänk eller ytoxidation – rören är redo för feninfästning och lödning direkt efter svetsning.
• Konsekvent svetssträngsgeometri möjliggör automatiserad feninsättning och kärnstapling utan inriktningsproblem.

Lasersvetsade B-Type-rör kontra konventionella falsade rör

Tillverkningsprocess – från spole till färdigt rör

Tillverkningen avLasersvetsad läcksäker anslutning Värmare kärnslangföljer en hårt kontrollerad sexstegsprocess från spolmaterial till färdigt rör:

Steg 1 – Materialval

• Basmaterial: Aluminiumlegeringar AA3003 och AA3102, valda för värmeledningsförmåga, formbarhet och kompatibilitet med lödning.
• Inkommande spollager testat för kemisk sammansättning och ytkvalitet.
• Materialtjockleksområde: 0,20 mm till 0,60 mm beroende på applikationskrav.

Steg 2 – Formning av remsor

• Aluminiumremsan är rullformad till en profil av B-typ – det tillplattade, ovala tvärsnittet som är karakteristiskt för värmerör.
• Precisionsformningsformar säkerställer konsekventa profildimensioner över hela spolens längd.
• In-line lasermätning övervakar profilgeometri för att bibehålla toleranser.

Steg 3 – Lasersvetsning

• Högeffektfiberlaser (1–3 kW) levererar fokuserad energi till rörsömmen och skapar en nyckelhålssvets med djup penetration och smal bredd.
• Skyddsgas (argon eller helium) skyddar svetsbadet från oxidation.
• Svetsövervakning i realtid spårar penetrationsdjup, svetsbredd och porositet – vilket automatiskt avvisar sektioner som inte är specifika.

Steg 4 – Svetssömglödgning

• Lokaliserad eftersvetsglödgning lindrar kvarvarande spänningar i svetszonen utan att påverka basmaterialets temperament.
• Säkerställer att svetsområdet har liknande duktilitet och formbarhet som resten av röret.

Steg 5 – Dimensionering och skärning till längd

• Rören kalibreras till slutliga dimensioner genom en serie dimensioneringsformar.
• Kapa till kundspecificerade längder med precisionssågnings- eller klipputrustning.
• Ändarna är avgradade och förberedda för feninföring eller fastsättning av huvudhuvud.

Steg 6 – 100 % läckagetestning

• Varje rör genomgår läckagetestning med heliummasspektrometri för att verifiera läckagesäkra prestanda.
• Acceptanskriterium: ≤0,5 g/år läckage.
• Rör som inte klarar testet avvisas automatiskt – vilket säkerställer att inga defekta rör lämnar produktionslinjen.

Applikationsfokus – Värmarkärnor för fordons-HVAC

Som en betroddleverantör av kärnrör för fordonsvärmare, Sinupowers produkter distribueras över flera fordonsplattformar:

Primära applikationer

• VVS-system för passagerarfordon:Kärnkomponent för kabinuppvärmning i sedaner, stadsjeepar och lätta lastbilar.
• Klimatkontroll för kommersiella fordon:Kraftiga värmekärnor för lastbilar, bussar och terrängutrustning.
• Termisk hantering av elfordon:Integrerad i EV-värmesystem (värmepump eller resistiva värmekonfigurationer).
• VVS-luftbehandlingsaggregat:Används i byggnads- och industrivärmeapplikationer där kompakta, läcksäkra värmeväxlare krävs.

Integreringspunkter i värmeelementets kärna

• Rör sätts in mellan fenstaplar och expanderas eller hårdlödas för att bilda kärnblocket.
• Rörändar ansluts till inlopps-/utloppsrör via lödning eller mekanisk skarvning.
• Kylvätska (motorkylvätska eller EV-uppvärmningsvätska) strömmar genom rörets insida, medan luft passerar över den flänsförsedda utsidan.
• Värmeöverföring sker från vätskan genom rörväggen och fenorna till kabinluften.

Kompatibilitet med monteringsprocesser

• Våra slangar är kompatibla med både kontrollerad atmosfärslödning (CAB) och vakuumlödningsprocesser.
• Den släta, oxidfria svetsfogen kräver ingen ytterligare rengöring före hårdlödning – vilket minskar processtegen och föroreningsrisken.
• Rörprofiler och längder kan anpassas för att passa specifika kärngeometrier och fordonsplattformskrav.

Kvalitetscertifieringar och tillverkningsstandarder

Sinupowers tillverkningsprocesser arbetar under följande certifierade system:

📋 Fullständiga certifikatkopior tillgängliga på begäran.

Immateriella rättigheter

• 2 uppfinningspatent– inklusive ett patentskyddat lasersvetspositioneringssystem för rör av B-typ.
• 15 designpatent– täcker unika rörprofiler och geometrier för värmekärnan.
• 16 bruksmodellpatent– fokuserat på förbättringar av rörformnings- och svetsprocesser.

Anpassningsmöjligheter för värmare kärnrör

Dimensionell anpassning

• Rörbredd:12 mm till 40 mm (kundspecificerad)
• Rörhöjd:1,5 mm till 5,0 mm (tillplattad profil)
• Väggtjocklek:0,20 mm till 0,60 mm
• Längd:100 mm till 2 000 mm (klipp till längd per beställning)
• Tolerans:±0,05 mm på kritiska mått

Legerings- och beläggningsalternativ

• AA3003:Standardlegering – bra värmeledningsförmåga och formbarhet, korrosionsbeständig.
• AA3102:Variant med högre hållfasthet – lämplig för högre tryck eller mer krävande applikationer.
• Ytbehandling:Valfri zink-flake-beläggning eller konverteringsbeläggning för förbättrad korrosionsbeständighet.

Alternativ för slutformulär

• Fyrkantigt snitt– standard för införande av sidhuvud
• Fasade ändar– för enklare montering och tätningsmontering
• Utökade ändar– för mekaniska samlingsrörsanslutningar
• Anpassade slutprofiler– per kundritning

Utvecklingsprocess

1. Inlämning av krav:Kunden tillhandahåller specifikationer, ritningar eller prestationsmål.
2. Genomförbarhetsgranskning:Ingenjörsteamet utvärderar material, profil och svetsparametrar.
3. Verktygsdesign:Formnings- och svetsformar tillverkade i egen regi.
4. Prototypkörning:Upp till 100 stycken för kundvalidering – endast matriskostnad.
5. Produktion:Fullskalig tillverkning med PPAP Level 3 tillgänglig.
6. Leverans:Schemalagda försändelser med materialcertifikat och besiktningsrapporter.

Kvalitetssäkring – Hur vi säkerställer tillförlitlig svetskvalitet

Varje sats avLasersvetsad läcksäker anslutning Värmare kärnslanggenomgår vårt rigorösa ramverk för kvalitetskontroll:

Råvarukontroll

• Aluminiumslingor från ISO 14001-certifierade smältverk med full materialspårbarhet.
• Inkommande inspektion: kemisk sammansättning (OES), ytkvalitet och tjockleksverifiering.

Pågående kontroller

• Formning:Dimensionsövervakning i realtid med återkopplingskontroll för att bibehålla profilens noggrannhet.
• Lasersvetsning:Effekt, hastighet och skyddsgasflöde övervakas kontinuerligt. Svetssömskvalitet verifierad via inline optisk koherenstomografi (OCT).
• Glödgning:Lokaliserad induktionsglödgning med temperaturövervakning för att säkerställa konsekvent kornstruktur i svetszonen.

Slutbesiktning

• Dimensionell:OD, bredd, höjd och väggtjocklek mätt vid 3 punkter per rör.
• Läckagetest:Heliummasspektrometri – 100 % av rören, ≤0,5 g/år.
• Svetsinspektion:Visuell och mikroskopisk verifiering av svetsfogens kontinuitet.
• Mekanisk:Drag- och sprängtester per värmebehandlingssats.

Dessa procedurer säkerställer att varje försändelse uppfyller de rigorösa kvalitetskraven för HVAC-applikationer för fordon.

Hållbarhet och miljöefterlevnad

Energieffektivitet

• Lasersvetsning förbrukar betydligt mindre energi än traditionella hårdlödningsugnar – vilket minskar vårt koldioxidavtryck.
• Regenerativ brännarteknik i glödgningsprocesser minskar gasförbrukningen med 18 %.

Återvinning och avfallsminskning

• 98 % materialutnyttjande – allt aluminiumskrot separeras och returneras till certifierade återvinningsföretag.
• Inget flussmedel eller lödpasta används i svetsprocessen, vilket eliminerar farliga avfallsströmmar.

Efterlevnad

• RoHS-kompatibel – inga restriktiva ämnen i material eller processer.
• REACH-kompatibel – alla legeringar och processkemikalier uppfyller gällande EU-miljöstandarder.

Vanliga frågor om lasersvetsade värmeslangar

Kontakta Sinupower – Heater Core Tubing Solutions

Sinupower levererarLasersvetsad läcksäker anslutning Värmare kärnslangsom gör det möjligt för biltillverkare att producera värmeelement med överlägsen tillförlitlighet, konsekvent termisk prestanda och lägre totala produktionskostnader. Vi inbjuder OEM-tillverkare, leverantörer av VVS i nivå ett och tillverkare av värmeelement att kontakta oss för prover, tekniska datablad eller en gemensam designgranskning.
