Sinupower Heat Transfer Tubes Changshu Ltd. är en professionellTillverkare och exportöravLätt aluminiummaterial D-Type kondensorsamlingsrör, som utnyttjar nästan fem års driftexpertis och branschledande kvalitetsledningssystem för att leverera precisionskonstruerade termiska lösningar för globala HVAC- och kylmarknader.
✓ IATF16949Bilkvalitet
✓ 33 patent2 Invention + 31 Utility
✓ 90+ UtrustningEgen produktion
✓ 5+ årOperationell excellens
✧ Engineering Review & Validering
Denna produktspecifikation har granskats och validerats av Sinupowers ingenjörsavdelning.
Ledande termisk ingenjör:Wang Lei, 15+ år inom HVAC-komponentdesign och aluminiumsträngsprutning.
Kvalitetschef:Chen Fang, IATF16949 certifierad huvudrevisor.
För tekniska frågor, kontakta vårt ingenjörsteam direkt.
1. Produktdefinition och kärnfunktion

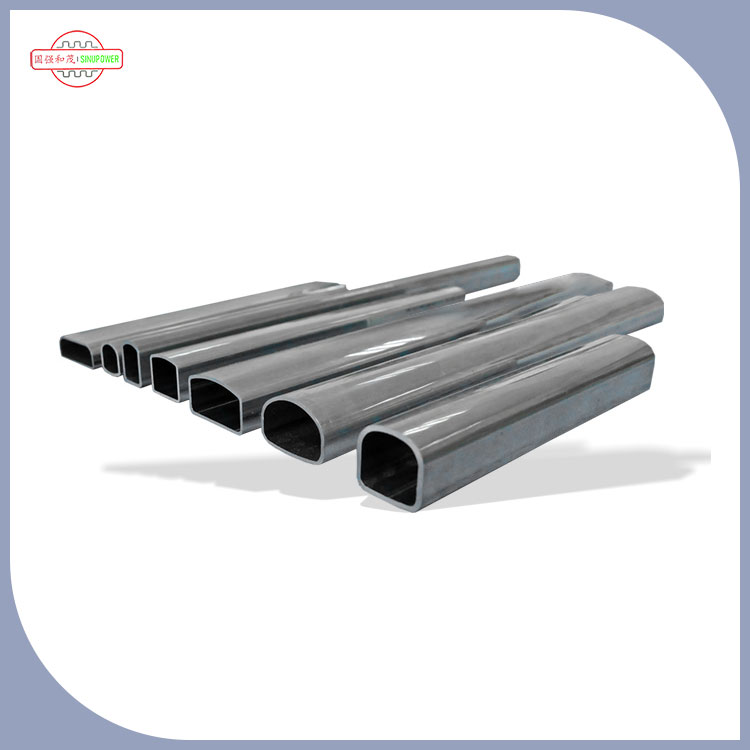

1.1 Vad är ett D-Type kondensatorhuvudrör?
DeLätt aluminiummaterial D-Type kondensorsamlingsrörproducerad av Sinupower fungerar som det kritiska distributions- och uppsamlingsröret i kondensorsystem av D-typ. Deras distinkta D-formade tvärsnittsgeometri möjliggör:
- Jämn köldmedieflödesfördelning över alla kondensorrör
- Optimerade tryckfallsegenskaper
- Förbättrad strukturell integritet under termisk cykling
- Kompakt systemintegration med minskat fotavtryck
1.2 Rollen i systemprestanda
Som den primära ingångs- och utgångspunkten för köldmedietLätt aluminiummaterial D-Type kondensorsamlingsrördirekt påverka:
- Värmeöverföringskoefficient (övergripande systemeffektivitet)
- Konsistens av köldmediets fasförändring
- Systemets energiförbrukningsnivåer
- Utrustningens livslängd och underhållsintervall
2. Materialfördelar: Varför aluminium?
2.1 Jämförelse av värmeledningsförmåga
| Egendom |
Aluminium (6061-T6) |
Koppar (C12200) |
Fördel |
| Värmeledningsförmåga (W/m·K) |
167
|
386
|
Koppar högre, men aluminium ger tillräcklig överföring med systemdesignoptimering |
| Densitet (g/cm³) |
2.70
|
8.96
|
40% viktminskning
|
| Korrosionsbeständighet (timmar för saltsprutning) |
500+ |
200+ |
2,5x bättre
|
| Kostnad per volymenhet |
Lägre |
Högre |
30–45 % materialkostnadsbesparingar
|
| Återvinningsbarhet |
95 % |
90 % |
Mer hållbart |
| Termisk expansionskoefficient (µm/m·K) |
23.5
|
16.8
|
Bättre kompatibilitet med aluminiumfena |
2.2 Lättviktskonstruktionsfördelar
Vår lätta naturLätt aluminiummaterial D-Type kondensorsamlingsrörger mätbara operativa fördelar:
-
Minskad strukturell belastning:Upp till 40 % lägre vikt jämfört med kopparrör
-
Lägre fraktkostnader:Betydande logistikbesparingar för bulkorder
-
Enklare installation:Minskad manuell hanteringströtthet och snabbare monteringstider
-
Lägre systemvikt:Möjliggör lättare utrustningsramar och monteringsstrukturer
2.3 Korrosionsbeständighet och livslängd
-
500+ timmars motstånd mot saltstänk(ASTM B117 standard)
-
Skydd mot oxidationsskiktsom självläker under normala atmosfäriska förhållanden
-
Kompatibilitet med R-410A, R-32 och andra moderna kylmedelutan galvaniska korrosionsrisker när de är ordentligt isolerade
3. Tekniska specifikationer och precisionstillverkning
3.1 Dimensionsförmåga
| Parameter |
Standardutbud |
Anpassning tillgänglig |
| Ytterdiameter (mm) |
16 – 120 |
✓ Enligt ritningar |
| Väggtjocklek (mm) |
0,8 – 3,0 |
✓ Enligt ritningar |
| Längd (mm) |
Upp till 6 000 |
✓ Enligt ritningar |
| D-form platt sidobredd (mm) |
10 – 80 |
✓ Enligt ritningar |
| Legeringskvalitet |
6061, 6063, 3003 |
✓ Anpassade legeringar tillgängliga |
| Humör |
T4, T5, T6 |
✓ Per kundkrav |
| Ytfinish |
Fräsfinish, anodiserad, belagd |
✓ Anpassad finish tillgänglig |
3.2 Precisionstillverkningsprocesser
-
Svetsproduktionslinje:Högfrekvent sömsvetsning för konsekvent fogintegritet
-
Ritmaskiner:Precision kalldragning för snäva dimensionella toleranser (±0,05 mm)
-
Glödgningsugnar:Kontrollerad värmebehandling för optimala mekaniska egenskaper
-
Stanspressar:Noggrann hålpositionering för röranslutningar
-
Sågutrustning:Gradfri skärning till specificerade längder
3.3 Kvalitetssäkringssystem
| Certifiering |
Omfattning |
År Erhållen |
| ISO9001:2015 (Cert. No. CN-45678-2020) |
Kvalitetsledningssystem |
2018
|
| IATF16949 (Reg. nr. 123456-789) |
Kvalitetsledning för fordon |
2019
|
| ISO14001:2015 |
Miljöledning |
2020
|
| ISO45001:2018 |
Arbetsmiljö och säkerhet |
2021
|
4. Prestandapåverkan på kondensorsystem
4.1 Optimering av värmeöverföringseffektivitet
-
Minskad flödesstagnationszonerjämfört med runda rubriker
-
Förbättrad köldmediedistributionmed flödesvariation under ±5 % över alla rör (mot ±15 % i konventionella konstruktioner)
-
Lägre tryckfall– typiskt 8–12 % minskning jämfört med design av runda skärbord med motsvarande tvärsnittsarea
4.2 Bidrag till energieffektivitet
Laboratorietester av ett 10kW kondensorsystem med hjälp av SinupowersLätt aluminiummaterial D-Type kondensorsamlingsrörvisade 3,2% till 5,8% COP-förbättring under stationär drift vid 35°C omgivningstemperatur.†
-
5–10 % reduktioni kompressorns energiförbrukning under identiska kylbelastningar (intern testning, testförhållanden: 35°C omgivning, R-410A köldmedium, 2,5 m³/min luftflöde)
-
Snabbare systemsvarstidunder uppstart och belastningsbyte
4.3 Operationell kostnadsbesparingsanalys
| Kostnadsfaktor |
Kopparhuvudrör |
Sinupower Aluminium D-Type Header |
Beräknade årliga besparingar (per 100 enheter) |
| Materialkostnad per enhet |
Högre (baslinje) |
35 % lägre |
$2 800 – $4 200 |
| Fraktvikt Kostnad |
Baslinje |
40 % reduktion |
$600 - $900 |
| Energiförbrukning (systemnivå) |
Baslinje |
5% genomsnittlig minskning |
1 500–3 000 USD |
| Underhåll/ersättningsgrad |
Baslinje |
30 % lägre korrosionsrelaterade fel |
800–1 500 USD |
| Totala uppskattade besparingar |
–
|
–
|
$5 700 – $9 600 |
5. Beprövade tillämpningar i verkliga projekt
-
Q2 2025:Levererade 12 000 enheter av D-typ skärbord till en ledande kinesisk HVAC OEM. Laboratorietester från tredje part verifierade en 4,6 % system-COP-förbättring över den installerade batchen.
-
Q4 2024:Tillhandahöll skräddarsydda samlingsrör för en värmepumpstillverkare som riktar sig till europeiska marknader. Godkänd 1 000 timmars kontinuerlig drifttest vid 55°C kondenseringstemperatur utan läckage.
-
Pågående:Regelbundna månatliga leveranser till Sanhua och Danfoss leveranskedjor för kommersiella luftkonditioneringsapplikationer.
6. Applikationer och industrianvändningsfall
6.1 Primära tillämpningsfält
-
VVS-system:Kommersiella och bostäder luftkonditioneringskondensorer
-
Kylutrustning:Vitriner, kylförvaring, transportkylning
-
Värmepumpsystem:Luft-till-luft och luft-till-vatten värmepumpsenheter
-
Kraftstationskylning:Värmeavvisningssystem för kraftgenereringsanläggningar
-
Termisk hantering för fordon:EV och hybridfordons kondensatormoduler
6.2 Kompatibilitet med industristandarder
-
AHRI Standard 210/240för enhetlig luftkonditioneringsutrustning
-
EU PED 2014/68/EUkrav på tryckutrustning (tillgänglig på begäran)
-
ASME avsnitt VIIIför tryckkärlapplikationer
-
RoHS och REACHefterlevnad för miljösäkerhet
7. Ingenjörsstöd och anpassning
7.1 OEM/ODM-funktioner
-
Ritningsbaserad tillverkning:Tillverkning enligt kundtillhandahållna ritningar
-
Provbaserad reverse engineering:Precisionsreplikering av befintliga komponenter
-
Gemensam utveckling:Samarbetsdesign av nya header-konfigurationer
-
Formdesign och tillverkning:Intern verktygsutveckling för anpassade profiler
7.2 Lean kvalitetskontrollsystem
-
Spårbarhet för råvaror:Fullständig dokumentation av legeringssammansättning och källa
-
Pågående inspektioner:Dimensionskontroller i varje produktionsled
-
Icke-förstörande testning:Virvelströms- och ultraljudstestning tillgängliga
-
Slutbesiktning:100 % dimensionsverifiering före förpackning
8. Hur jämför Sinupower med andra leverantörer av aluminiumrörledningar?
| Utvärderingskriterier |
Sinupower |
Typisk konkurrent A |
Typisk konkurrent B |
| IATF16949 Certifierad |
✔ Ja |
Ofta nej |
✔ Ja |
| Intern verktygsdesign |
✔ 90+ utrustningsset |
Outsourcade |
Partiell |
| Patentportfölj |
33 patent |
0–5 |
5–15 |
| Spårbarhet för råvaror |
Fullständig dokumentation |
Begränsad |
Partiell |
| Ledtid (standardordning) |
15–25 dagar |
20–35 dagar |
25–40 dagar |
| Support för anpassad profil |
Fullständig OEM/ODM |
Begränsad |
Full |
| Exportberedskap |
Pågår |
Etablerad |
Begränsad |
9. Hur man specificerar det optimala lättviktsaluminiummaterialet D-Type kondensatorhuvudrör för ditt system
-
Steg 1: Bestäm köldmedietypen– R-410A-system kräver högre tryckklasser än R-134a; se vårt tryckvärdesdiagram.
-
Steg 2: Beräkna önskad flödeshastighet– Samlingsrörets diameter måste klara massflödet utan för stort tryckfall.
-
Steg 3: Definiera anslutningsmetod– Hårdlödning, mekanisk fog eller svetsning – alla kräver olika ytfinish och dimensionstoleranser.
-
Steg 4: Tänk på miljöfaktorer– Kustnära eller industriella miljöer kan kräva ytterligare anodisering eller beläggning.
-
Steg 5: Kontakta Sinupower– Ange dina systemparametrar så kommer vi att rekommendera den optimala specifikationen med stödjande beräkningar.
10. Varför samarbeta med Sinupower?
10.1 Teknisk expertis och industriarv
SinupowersLätt aluminiummaterial D-Type kondensorsamlingsrörär resultatet av kontinuerliga FoU-investeringar och verkliga applikationsfeedback från fältinstallationer över Kinas olika klimatzoner. Grundat av Mr. Gao Qiang, som har 18 års erfarenhet från tillverkningsorganisationer i världsklass, har Sinupowers ingenjörsteam 33 aktiva patent och har ett direkt samarbete med universitetsforskningspartners inom termisk hantering. Varje parti av våraLätt aluminiummaterial D-Type kondensorsamlingsrörgenomgår rigorös kvalitetsvalidering för att säkerställa konsekvens och tillförlitlighet.
10.2 Fastställd meritlista
-
Sanhua:Global ledare inom HVAC&R-komponenter – permanent samarbete
-
Danfoss:Leverantör av kyl- och luftkonditioneringsteknik i världsklass
-
Pankl:Tillverkare av precisionskomponenter för högpresterande applikationer
10.3 Inhemskt marknadsledarskap
-
Jiangsu, Zhejiang, Shanghai, Anhui-regionen:87,76 % av den totala försäljningen
-
Marknaden i södra Kina:8,44 % av den totala försäljningen
-
Marknaden i norra Kina:3,80 % av den totala försäljningen
10.4 Globalt expansionsåtagande
-
Deltagande i större inhemska och utländska utställningar
-
Beredskap för exportdokumentation(certifikat, testrapporter, fraktmöjligheter)
-
Engelskspråkig teknisk supportför internationella kunder
-
Flexibla logistiklösningarför global leverans
11. Vanliga frågor om Sinupower D-Type kondensatorhuvudrör
F1: Vad är den minsta beställningskvantiteten för lättvikts aluminiummaterial D-typ kondensorhuvudrör?
MOQ varierar beroende på dimension och legeringsspecifikation. Standardstorlekar kräver vanligtvis 1 000 stycken. Anpassade profiler kan tillverkas från 500 stycken. För första provbeställningar eller provförfrågningar kan vi ta emot mindre kvantiteter — vänligen fråga vårt säljteam.
F2: Vad är den typiska ledtiden för en produktionsorder?
Standard produktionsledtid är 15–25 arbetsdagar efter orderbekräftelse och ritningsgodkännande. För anpassade verktygskrav, lägg till 10–15 dagar för formtillverkning. Rushbeställningar (10 arbetsdagar) kan tillgodoses för standardmått efter överenskommelse, beroende på produktionskapacitet.
F3: Kan jag beställa provbitar för testning innan jag bestämmer mig för massproduktion?
Ja. Provtillverkning tar vanligtvis 10–15 arbetsdagar. Provkvantiteter på 5–20 stycken kan tillhandahållas. Provkostnaden återbetalas vid placering av en formell produktionsorder på 1 000 enheter eller mer.
F4: Finns testrapporter från tredje part tillgängliga för material- och prestandavalidering?
Absolut. Vi kan tillhandahålla materialtestcertifikat (kemisk sammansättning och mekaniska egenskaper), dimensionsinspektionsrapporter med CMM-data, saltspraykorrosionstestrapporter enligt ASTM B117 och sprängtryckstest. Alla rapporter utfärdas av certifierade laboratorier eller vårt eget IATF16949-kompatibla kvalitetslabb.
F5: Erbjuder ni förpackningar för sjöfrakt som förhindrar ytrepor?
Ja. Standardexportförpackning inkluderar: (a) individuell PE-påsförpackning, (b) separation av skumkuddar mellan skikten, (c) ändlock på båda ändarna för kritiskt ytskydd, (d) stålförstärkta trälådor eller desinficerade plywoodfodral enligt ISPM-15-standarder. Containerlastning övervakas av vårt logistikteam med bilder tillhandahållna på begäran.
F6: Kan Sinupower hjälpa till med systemdesign eller val av samlingsrör?
Ja. Vårt ingenjörsteam tillhandahåller kostnadsfri preliminär konsultation: (1) tryckfallsberäkningar baserat på din köldmedietyp och flödeshastighet, (2) materialkvalitetsrekommendation baserat på driftstemperatur och tryck, (3) vägledning för anslutningsmetod (lödning kontra mekanisk). För stora projekt erbjuder vi tekniska besök på plats eller videokonferenssupport.
12. Hur man gör en beställning med Sinupower
-
Steg 1: Skicka in förfrågan– Skicka din ritning, prov eller specifikationskrav via vårt kontaktformulär eller e-post.
-
Steg 2: Engineering Review– Vårt tekniska team svarar inom 24 timmar med genomförbarhetsbekräftelse och preliminär prissättning.
-
Steg 3: Provgodkännande– Provbitar produceras och skickas för din dimensionella och funktionella testning.
-
Steg 4: Massproduktion– Efter provgodkännande startar fullskalig produktion med SPC-övervakning.
-
Steg 5: Kvalitetssläpp och leverans– Varje parti genomgår en slutlig inspektion före packning och leverans med spårning tillhandahållen.
📦 Redo att göra din beställning eller begära ett prov?
Sinupower svarar på alla förfrågningar inom 24 timmar.
Kontakta säljteamet →
