Abstrakt
När en kondensor underpresterar ser symptomen bekanta ut: högre energiförbrukning, instabila utloppstemperaturer, frekvent rengöring, för tidigt läckage och den typ av vibrationsljud som fortsätter att dyka upp vid värsta möjliga tidpunkt. ARunt kondensorrör av D-typväljs ofta i kompakta kondensorkonstruktioner eftersom det hjälper till att balansera tre konkurrerande behov: värmeöverföringsyta, flödesstabilitet och mekanisk robusthet i ett begränsat fotavtryck. I den här artikeln bryter jag ner vad som vanligtvis går fel i verkliga kondensatorer, vad "D-typ + rund" designavsikt vanligtvis innebär, vad man ska specificera för att undvika inköpsmisstag och hur man ska tänka på hållbarhet (korrosion, nedsmutsning, vibration) innan röret någonsin når ditt verkstadsgolv.
Innehållsförteckning
- Kontur i ett ögonkast
- Vilka problem försöker köpare lösa?
- Vad är ett runt kondensorrör av D-typ i praktiken?
- Var passar den bäst i kondensorsystem?
- Vad ska specificeras så att prestanda matchar ritningen
- Hur man tänker på korrosion, nedsmutsning och vibrationer
- Leverantörsfrågor som förhindrar dyr omarbetning
- Urvals- och felsökningstabell
- FAQ
- Avslutande tankar
Kontur i ett ögonkast
- Första:identifiera smärtpunkten (utrymme, tryckfall, vibration, korrosion, nedsmutsning eller monteringskapacitet).
- Sedan:bekräfta vad "D-typ" betyder för din konstruktion (profil, ändform, rör-till-huvud-gränssnitt eller packningsgeometri).
- Nästa:lås specifikationerna som driver verkliga resultat (dimensioner, tolerans, legering/material, renlighet, testmetod).
- Slutligen:samordna sig med en leverantör som kan bevisa konsekvens via inspektionsregister och processkontroller – inte bara en katalogsida.
Vilka problem försöker köpare lösa?
De flesta människor går inte och handlar för enRunt kondensorrör av D-typför det låter coolt. De gör det för att något gör ont – vanligtvis kostar det, drifttid eller både och. Här är de smärtpunkter jag ser oftast när team utvärderar röralternativ för kondensordrift:
- Utrymmet är trångt:spolområdet är begränsat, men kapacitetsmålen förblir desamma.
- Tryckfallet kryper uppåt:pumpar/fläktar arbetar hårdare och strömförbrukningen ökar.
- Nedsmutsning och fjällning:prestandan ser bra ut vid driftsättning och försämras sedan efter veckor eller månader.
- Vibrationströtthet:rörstöd är "tillräckligt bra" tills resonans dyker upp under vissa belastningar.
- Korrosionsöverraskningar:blandade metallsystem, vattenkemiskiften eller kustmiljöer förkortar livslängden.
- Problem med monteringsutbyte:liten dimensionell drift orsakar lödnings-/svetsdefekter, läckor eller omarbetning.
- Ledtidsvolatilitet:du behöver förutsägbar leverans och repeterbar kvalitet, inte en engångssats som ser perfekt ut.
Det bästa rörvalet är det som minskar din riskprofilför dina faktiska driftsförhållanden. Det är därför vi bör prata om vad "D-typ" vanligtvis innebär innan vi pratar om "bättre värmeöverföring."

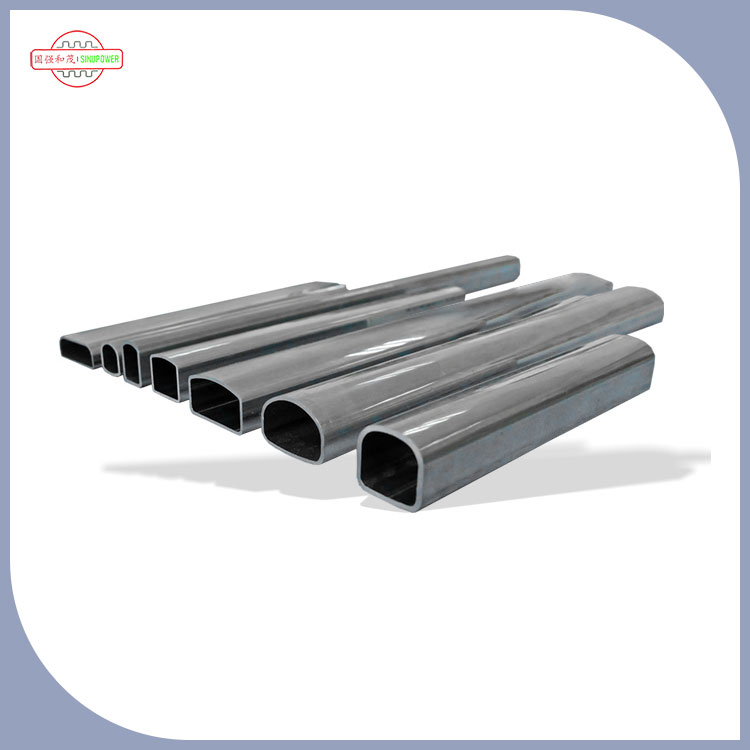

Vad är ett runt kondensorrör av D-typ i praktiken?
Namnet kan vara förvirrande, eftersom "D-typ" används på olika sätt inom olika branscher. I många kondensorkonstruktioner signalerar "D-typ" ofta ett val av geometri eller gränssnitt som är avsett att förbättra packnings-, kontakt- eller monteringsstabilitet, samtidigt som flödesbeteendet håller sig närmare vad du kan förvänta dig av en rund passage.
Min praktiska definition: A Runt kondensorrör av D-typär vanligtvis konstruerad för att hålla vätskeflödet jämnt (en nyckelfördel med runda flödesvägar) samtidigt som man introducerar en kontrollerad platt eller indexerad funktion (”D”-avsikten) som hjälper till med placering, avstånd, rör-till-huvud-förbindning eller användning av kontaktyta – särskilt i kompakta spolar.
Varför spelar det någon roll? Eftersom många "prestanda"-problem i kondensorer inte orsakas av värmeöverföringsteori - de orsakas av tillverkningsvariationer och fältförhållanden. Ett rör som är lättare att placera, lättare att sammanfoga och mindre känsligt för smådimensionell stapling kan vara värt mer än en liten teoretisk effektivitetsvinst.
Om du utvärderar den här rörtypen, fråga inte bara "Är den rund?" Be:Vilken del av min konstruktion blir mer stabil eller mer repeterbar på grund av designavsikten av D-typ?
Var passar den bäst i kondensorsystem?
I kondensortillämpningar över industrianläggningar och HVAC-system är rörval vanligtvis en balansgång mellan värmeöverföringsyta, flödesfördelning och mekanisk motståndskraft. ARunt kondensorrör av D-typväljs ofta när:
- Du behöver kompakthet:tätare spolpackning eller mer förutsägbar rörinriktning hjälper till att träffa kapacitetsmål i samma envelopp.
- Du vill ha ett stabilt flödesbeteende:runda flödesbanor kan hjälpa till att minimera plötsliga tryckpåföljder jämfört med mer aggressivt formade kanaler.
- Din anslutningsprocess behöver repeterbarhet:en konsekvent profilfunktion kan minska monteringsvariabiliteten.
- Driftsförhållandena svänger:vibrationer, temperaturcykler och intermittenta belastningar belönar mekaniskt stabil geometri.
En verklighetskontroll till: om din kondensor körs med inkonsekvent fördelning (hot spots, ojämna utloppstemperaturer), kan du förlora mycket mer prestanda från felfördelning än du någonsin kommer att få av en "optimerad" rörform. Så behandla rörval som en del av ett system: samlingsrör, stöd, fenkontakt, sammanfogningskvalitet och rengöringsstrategi.
Vad ska specificeras så att prestanda matchar ritningen
Här är fällan som jag har sett för många gånger: ritningen är "komplett", men den kontrollerar inte detaljerna som faktiskt styr läckagerisk, tryckfall och monteringsutbyte. Om du vill ha enRunt kondensorrör av D-typför att bete sig konsekvent batch till batch, det är dessa specifikationer som lönar sig.
Kärnspecifikationer att låsa
- Ytterdiameter & väggtjocklek:inkluderar tolerans och mätmetod.
- Längd & skärkvalitet:gradgränser, fyrkantighet och krav på sluttillstånd.
- Material/legering:matchning till korrosionsmiljö och sammanfogningsprocess.
- Ytans skick och renhet:kontrolloljor, flis, damm; definiera acceptabla ytdefekter.
- Tryck/läckagetest:specificera testtryck, medium (luft/vatten), hålltid och acceptanskriterier.
- Dimensionsstabilitet efter formning/fogning:om rören är förformade eller slutbearbetade, specificera kontroller efter processen.
Om du köper internationellt är det också smart att specificeraförpackning och hanteringkrav. Kondensorrör kan skadas av till synes mindre stötar: bucklor, ovalisering, repade ytor och föroreningar. Dessa defekter kanske inte dyker upp förrän sammanfogning eller trycktestning - när omarbetningen är mycket dyrare.
Hur man tänker på korrosion, nedsmutsning och vibrationer
"Durable" är inte ett enda attribut. För kondensorrör är hållbarhet vanligtvis produkten avkemi(korrosionsbeständighet),fysik(vibrationer och trötthet), ochoperationer(nedsmutsning och rengöring). Så här skulle jag dela upp det när jag bestämmer mig för om enRunt kondensorrör av D-typär rätt drag.
Korrosion
- Vattenkemi spelar roll:kloridnivå, pH, löst syre och biocidprogram ändrar korrosionsbeteende.
- Blandade metallsystem:galvaniska par kan lugnt påskynda skadan om de inte isoleras eller behandlas.
- Ytskydd:beläggningar eller beklädnadsstrategier kan hjälpa, men bara om din rengöringsmetod inte tar bort dem.
Nedsmutsning och fjällning
- Räkna med prestandaförsämring:bygg in rengöringsåtkomst och välj rörspecifikationer som tål din rengöringsmetod.
- Hastighetsavvägning:högre hastighet kan minska avlagringar men kan öka erosion eller pumpenergi.
- Underhållsverklighet:om ditt team bara kan städa två gånger om året, välj en design som håller sig stabil mellan rengöringarna.
Vibrationer och trötthet
- Supportstrategi:rörgeometri kan hjälpa, men stöd och avstånd avgör ofta den slutliga utmattningslivslängden.
- Termisk cykling:upprepad expansion/sammandragning kan göra fogarna lösa om toleranserna glider.
- Resonansrisk:om din utrustning har kända vibrationsband, kontrollera rör/stöd naturliga frekvenser tidigt.
Om du köper för drifttid, be om bevis på konsekvens. Till exempel,Sinupower Heat Transfer Tubes Changshu Ltd., precis som många seriösa tillverkare i den här kategorin, positionerar denna rörtyp kring tillförlitlig värmeöverföringsservice och stabilt flödesbeteende – ditt jobb är att göra dessa påståenden "riktiga" genom att knyta dem till mätbara acceptanskriterier i din inköps- och inspektionsplan.
Leverantörsfrågor som förhindrar dyr omarbetning
Om jag var tvungen att välja ett tankesätt för köpare, är det detta: utvärdera inte bara röret – utvärderabehandlasom gör röret. När du skaffar enRunt kondensorrör av D-typ, dessa frågor är de som tenderar att exponera risker tidigt:
- Hur kontrollerar du dimensionell drift över batcher?Fråga vad som mäts, hur ofta och vad som händer när det är utanför spec.
- Vad betyder "ren" i din fabrik?Fråga om spånborttagning, oljekontroll och förpackning efter slutbesiktning.
- Vilket test är standard och vad är valfritt?Trycktest, virvelström (om tillämpligt), visuell gradering, hårdhetskontroller – gör det tydligt.
- Kan du tillhandahålla inspektionsprotokoll med försändelser?Om svaret är vagt, behandla det som en signal.
- Hur förhindrar du hanteringsskador under transport?Bucklor och repor kan förvandlas till läckor och skrot.
- Vad är din praxis för förändringskontroll?Ändringar av materialkälla eller verktygsändringar bör meddelas innan försändelsen anländer.
Bra leverantörer kommer inte att bli förolämpade av dessa frågor. De kommer att bli lättade över att du menar allvar – eftersom seriösa kunder minskar missförstånd och brandbekämpning.
Urvals- och felsökningstabell
Använd den här tabellen som en snabb "köparkarta" för att matcha vanliga kondensatorproblem med vad du bör specificera eller verifiera när du väljer enRunt kondensorrör av D-typ.
| Köparens smärtpunkt | Vad brukar orsaka det | Vad ska specificeras/verifieras | Vad man ska se upp med |
|---|---|---|---|
| Kapaciteten sjunker med tiden | Nedsmutsning, fjällning, dålig tillgång till rengöring | Kompatibilitet med rengöringsmetod; yttillstånd; underhållsintervallantaganden | Aggressiv rengöring kan skada beläggningar eller fogar |
| Högt tryckfall | Flödesbegränsning, felfördelning, grova invändiga ytor | Flödesvägs avsikt; dimensionell tolerans; inre renlighet | "Små" toleransförskjutningar kan bli stora systempåföljder |
| Läckagefel efter sammanfogning | Slut på kvalitetsproblem, kontaminering, oöverensstämmelse med header-gränssnittet | Skär fyrkants-/gradgränser; renlighet standard; läckagetestplan | Kontaminering gömmer sig ofta fram till slutlig trycktest |
| Vibrationsljud / utmattningssprickor | Stöd avstånd, resonans, termisk cykling stress | Stödstrategi; materialval; dimensionsstabilitet efter formning | Behandla inte rörgeometri som en ersättning för korrekta stöd |
| Korrosion och tidigt utbyte | Vattenkemi, blandade metaller, miljöexponering | Val av material/legering; isoleringsstrategi; korrosionstillägg | "En-storlek-passar-alla" materialval överlever sällan hårda platser |
| Lågt monteringsutbyte | Partiinkonsekvens, hanteringsskador, oklara acceptanskriterier | Inspektionsprotokoll; förpackning; defektgränser; förändringskontrollförväntningar | Omarbetningskostnaderna överstiger ofta rörprisskillnaderna |
FAQ
Är ett runt kondensorrör av D-typ endast för en bransch?
Inte nödvändigtvis. Samma rörkoncept kan dyka upp var som helst kompakta kondensorer och stabila sammanfogningsmaterial. Det som ändras är specifikationen: material, tolerans och testning ska matcha dina driftsförhållanden (temperatur, vätskekemi, vibrationsprofil, rengöringsmetod).
Vad ska jag prioritera först: värmeöverföring eller tillförlitlighet?
I de flesta riktiga installationer vinner tillförlitligheten. Ett lite "mindre optimalt" rör som bibehåller prestandan i månader med förutsägbar rengöring och färre läckor ger ofta bättre totalkostnadsresultat än en design som börjar starkt men försämras snabbt eller komplicerar monteringen.
Hur undviker jag att beställa fel "D-typ" tolkning?
Behandla "D-typ" som en flagga för att förtydliga geometri och gränssnittsdetaljer. Bekräfta tvärsnittets avsikt, slutförhållanden och hur röret passar ihop med samlingsrör och stöd. Lägg till skisser, toleranser och inspektionspunkter i dina inköpsdokument så att det inte finns någon tvetydighet.
Behöver jag speciella kvalitetskontroller för dessa rör?
Om kondensorn är kritisk, ja. Definiera åtminstone dimensionskontroller, renhetskrav och en läckage-/trycktestmetod. För system med högre risk, kräv register över batchinspektioner och tydliga defektgränser (bucklor, repor, ovalitet, grader).
Vad är det snabbaste sättet att minska risken för läckage?
Lås slutkvalitet, renlighet och hantering/förpackning. Många läckor börjar som små problem – grader, föroreningar eller hanteringsbucklor – som bara visar sig under sammanfogning eller trycktestning i ett sent skede.
Avslutande tankar
A Runt kondensorrör av D-typkan vara ett smart svar när du kämpar mot utrymmesbegränsningar, tryckfallskrypning eller problem med monteringsutbyte – speciellt när ditt team behöver ett rör som beter sig förutsägbart under verklig arbetsbelastning. Nyckeln är att köparättversion av "D-type" för din kondensorarkitektur och säkerhetskopiera den sedan med specifikationerna och inspektionsdisciplinen som håller prestanda konsekvent för alla leveranser.
Om du planerar att bygga en ny kondensor eller byta ut rör i ett befintligt system,Sinupower Heat Transfer Tubes Changshu Ltd.kan stödja dig med produktalternativ och tillverkningskunnande som är skräddarsydda för kondensorservice. Dela dina driftsförhållanden, målkapacitet och nyckeldimensioner, så hjälper vi dig att begränsa en rörspecifikation som passar dina begränsningar. Redo att gå vidare?Kontakta oss för att diskutera ditt projekt och få en offert som överensstämmer med dina verkliga krav.
