Hur förbättrar platta ovala rör värmeväxlarens prestanda i trånga utrymmen?

Abstrakt: Platta ovala röranvänds ofta i värmeväxlare med flänsrör eftersom de hjälper till att balansera två saker som kunder ständigt kämpar med: stark värmeöverföring och lågt motstånd på luftsidan. Den här artikeln beskriver vad platta ovala rör är, var de lyser, de vanligaste smärtpunkterna för köparen (tryckfall, buller, kapacitetsgränser, korrosion, inkonsekventa dimensioner, sammanfogningsproblem) och en praktisk checklista som hjälper dig att specificera rätt rör för ditt projekt. Du hittar också en jämförelsetabell, urvalstips och en FAQ så att du kan gå från "osäker på vad du ska fråga om" till "säkert köpbeslut."

Innehållsförteckning

• Skissera
• Vad är platta ovala rör?
• Kundernas smärtpunkter och hur platta ovala rör hjälper
• Där platta ovala rör ofta används
• Jämförelsetabell för platta ovala rör vs runda rör
• En praktisk urvalsguide
• Kvalitetschecklista innan du gör en beställning
• Designanteckningar som förhindrar kostsamma omarbetningar
• FAQ
• Nästa steg

Skissera

1. Definiera vad platta ovala rör är och varför formen spelar roll.
2. Koppla formen till verkliga problem: luftflödesmotstånd, buller, fotavtryck, fenkontakt och driftskostnad.
3. Visa typiska ansökningar och beslutskriterier.
4. Jämför Flat Oval Tubes med runda tuber i ett köpvänligt bord.
5. Tillhandahåll en urvalschecklista: material, dimensioner, toleranser, sammanfogningsmetod, korrosionsstrategi och inspektion.
6. Avsluta med handlingsbara nästa steg och ett enkelt sätt att kontakta en leverantör.

Vad är platta ovala rör?

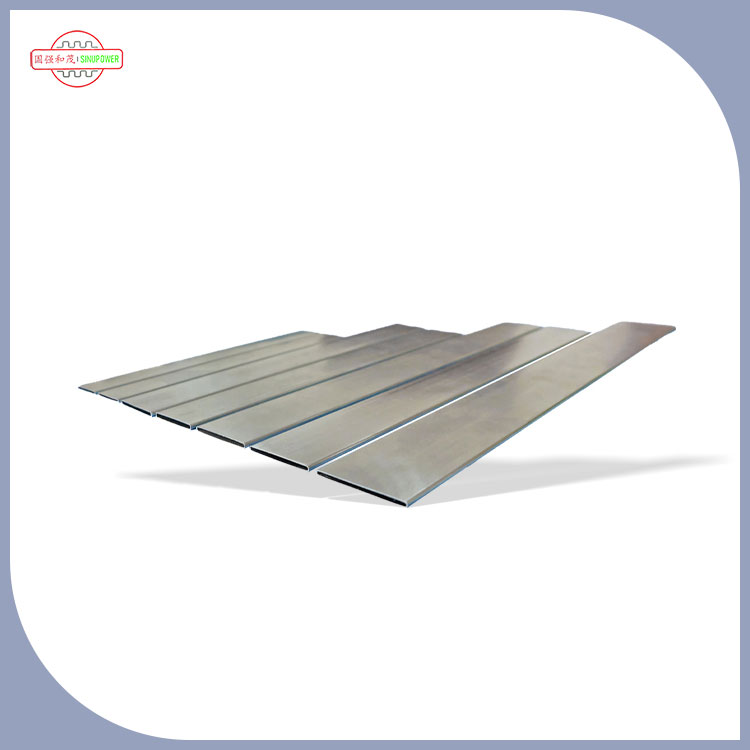

Platta ovala rörär värmeöverföringsrör med ett ovalt tvärsnitt som har en "plattare" profil än ett traditionellt runt rör. I värmeväxlare med flänsrör är röret motorvägen för din arbetsvätska (vatten, kylmedel, glykol, olja, etc.), medan fenorna hjälper till byta värme med luft. Rörformen påverkar hur luft strömmar runt spolen, hur fenor fäster och hur mycket värme du kan flytta per ytenhet.

Tänk på platta ovala rör som en praktisk geometriuppgradering: de kan minska motståndet på luftsidan samtidigt som de bibehåller stark värmeväxling. Den kombinationen leder ofta till mindre spolar, tystare fläktar, lägre strömförbrukning eller en större driftsmarginal när enheten blir smutsig.

Många köpare överväger först Flat Oval Tubes när de träffar en av dessa begränsningar:begränsat installationsutrymme, strikta energimål, bullergränser, ellertryckfallstak. Om det låter bekant, fortsätt att läsa - den här formen kan vara en mycket direkt lösning när den anges korrekt.

Kundernas smärtpunkter och hur platta ovala rör hjälper

Att köpa värmeöverföringsslangar handlar inte bara om "rörstorlek". De flesta projekt misslyckas eller blir försenade på grund av dolda begränsningar: tryckfall på luftsidan, flänspassning, korrosion, sammanfogningskompatibilitet och dimensionell konsistens från batch till batch. Så här kan Flat Oval Tubes hantera de vanligaste smärtpunkterna.

• Smärtpunkt 1: Högt tryckfall på luftsidan och stigande fläktenergi
  I många spolkonstruktioner dominerar luftsidans motstånd driftskostnaden. Platta ovala rör kan utgöra ett hinder med lägre profil för luftflödet, hjälper till att minska tryckfallet. Det kan innebära mindre fläktar, lägre fläkthastighet eller stabilare prestanda när damm byggs upp.
• Smärtpunkt 2: "Vi behöver mer kapacitet, men fotavtrycket kan inte växa"
  När du inte kan öka spoldjupet eller frontområdet börjar du optimera geometrin. Platta ovala rör kan stödja kompakta spollayouter, hjälper ofta designers att pressa ut mer prestanda ur samma utrymme genom att förbättra hur luften rör sig genom fenpacken.
• Smärtpunkt 3: Bullergränser (kommersiell VVS, transport och bostadskomfort)
  Om du kan minska motståndet på luftsidan, minskar du ofta fläkteffekten som behövs för att nå samma flödeshastighet - detta är en av de mest pålitliga vägar till lägre ljud, eftersom du kan köra fläkten långsammare utan att offra kapaciteten.
• Smärtpunkt 4: Inkonsekvent fena-till-rörkontakt och ojämn värmeöverföring
  Finnsspolar förlitar sig på god mekanisk kontakt mellan fenor och rör. Dålig dimensionell konsistens orsakar lösa fenor, högre termiskt motstånd, och prestationsspridning. Platta ovala rör är ofta ihopkopplade med fendesigner som gynnar stabil kontaktyta – när toleranser kontrolleras.
• Smärtpunkt 5: Korrosion, läckor eller för tidiga fel i tuffa miljöer
  Rörmaterial, yttillstånd och beläggningsstrategi spelar lika stor roll som form. Platta ovala rör finns i flera materialalternativ, som gör att du kan rikta in dig på specifika korrosionsrisker (fuktighet, saltspray, rengöringskemikalier, industriella avgaser).
• Smärtpunkt 6: Sammanfogningsproblem (lödning, svetsning, expansion och samlingar)
  Ändformning, sömkvalitet och dimensionell repeterbarhet påverkar direkt hur smidigt rör ansluts till samlingsrör och hur tillförlitligt skarvar klarar tester. De bästa resultaten kommer från att specificera sammanfogningsmetoden tidigt och sedan matcha rörmaterial och toleranser till den metoden.

Om du någonsin har haft en spole som såg bra ut på pappret men missat prestanda på fältet, beror det vanligtvis på att något av objekten ovan definierades inte tillräckligt noggrant i rörspecifikationen.

Där platta ovala rör ofta används

Platta ovala rör förekommer i ett brett spektrum av industrier eftersom fördelarna (luftflödeseffektivitet, kompakthet och stabil flänsintegrering) gäller för många luft-till-vätska värmeväxlare.

• VVS-spolarför kommersiella byggnader och energimedvetna ombyggnader
• Bil- och transportvärmeväxlaredär luftflöde, buller och förpackningar är hårt begränsade
• Kylsystem(kondensatorer och förångare) som syftar till bättre prestanda per kvadratmeter
• Industriell kylningdär kontinuerlig drift gör fläktkraften till en stor livstidskostnad
• Renrum och känsliga miljöerdär lägre ljud och förutsägbar prestanda är viktigt

I praktiken beror det "rätta" valet på dina prioriteringar: minimalt tryckfall, maximal kapacitet, korrosionsbeständighet eller enkel tillverkning. En bra leverantör hjälper dig att anpassa rörgeometrin med dessa prioriteringar snarare än att driva på ett alternativ som passar alla.

Jämförelsetabell för platta ovala rör vs runda rör

En praktisk urvalsguide

Det snabbaste sättet att undvika förseningar är att specificera Flat Oval Tubes som en ingenjör och köpa dem som en projektledare: definiera vad som är viktigt, låsa toleranserna och passa in röret med din sammanfognings- och testmetod.

• 1) Bekräfta dina driftsförhållanden
  Definiera arbetsvätska, tryckområde, driftstemperatur och exponering för rengöring/underhåll. Detta kommer att begränsa valen av material och väggtjocklek.
• 2) Välj material utifrån miljö, inte vana
  För korrosiva miljöer eller kustmiljöer är korrosionsstrategi inte valfri. Fundera på om du behöver rostfritt, belagt stål eller andra lösningar beroende på ditt system och efterlevnadskrav.
• 3) Definiera måtten som påverkar fenanpassningen
  Platta ovala rör kräver tydliga definitioner av större/mindre dimensioner, hörnradier (om tillämpligt) och tillåtna ovalitets-/planhetsintervall. Om fenor är stansade eller stämplade för att matcha röret spelar toleransstapeln stor roll.
• 4) Bestäm din anslutningsmetod tidigt
  Oavsett om du expanderar, hårdlöder, svetsar eller mekaniskt sammanfogar till samlingsrör, ändras ditt rörändsskick och ytkrav. Sena fogförändringar är en vanlig orsak till omarbetning av spolen.
• 5) Planera för tillverkningsbarhet och ledtid
  Om du behöver anpassade längder, ändformning, speciella beläggningar eller icke-standardiserade toleranser, bygg in det i ditt schema. Du vill också ha förproduktionsprover före massproduktion.

Det är här en erfaren tillverkare kan spara veckor. Till exempel,Sinupower Heat Transfer Tubes Changshu Ltd.fokuserar på värmeöverföringsslangar som används i spol- och värmeväxlarapplikationer, och projekt går vanligtvis snabbare när du delar din spolritning, fenspecifikationer och sammanfogningsmetod i förväg.

Kvalitetschecklista innan du gör en beställning

Platta ovala rör kan ge utmärkta resultat, men bara om produkten är konsekvent. Här är en köpvänlig checklista som du kan kopiera till din offertförfrågan.

1. Dimensionell konsistens:större/mindre dimensioner, rakhet och längdtolerans i linje med dina fenverktyg och skärbord.
2. Ytans skick:ren, kontrollerad ytfinish som är lämplig för din sammanfogningsmetod (särskilt för lödning eller svetsning).
3. Väggtjocklekskontroll:tillräckligt för tryckkrav och formningsprocesser utan att driva onödig vikt/kostnad.
4. Sömintegritet (om tillämpligt):stabil svets/sömkvalitet med en testplan som matchar din risknivå.
5. Metod för läckagetestning:definiera trycktestmetod och acceptanskriterier innan produktionen startar.
6. Spårbarhet:batch-ID, materialcertifieringsförväntningar och inspektionsposter som matchar dina interna kvalitetskrav.
7. Förpackning och skydd:undvik transitbucklor och repor som kan förstöra feninsättning och orsaka avslag.

Om du har blivit bränd av att "ser bra ut tills montering" är dimensionskontroll och förpackningsskydd vanligtvis de två största uppgraderingarna du kan kräva.

Designanteckningar som förhindrar kostsamma omarbetningar

Det här är de praktiska detaljerna som ofta missas fram till den första produktionskörningen:

• Utformningen av fenkrage är viktig
  Även små förändringar i rörgeometrin kan förändra feninföringskraften, kontaktmotståndet och skrothastigheten. Rikta in fenverktygen efter rörtoleransbandet.
• Under- eller överspec-toleranser
  Alltför snäva toleranser ökar kostnaden och ledtiden; alltför lösa toleranser orsakar monteringsfel. Måltoleranser som matchar din spolprocesskapacitet.
• Ta reda på beläggningens tjocklek (om den används)
  Skyddsbeläggningar kan ändra passform och sammanfogningsbeteende. Om beläggning är en del av din korrosionsplan, inkludera den i dimensions- och processantaganden.
• Prototyp med din verkliga process
  En kort pilotkörning med din faktiska feninsättning, rubriksammanfogning och trycktestning kommer att avslöja problem snabbare än någon kalkylbladsmodell.

FAQ

F1: Är platta ovala rör alltid bättre än runda rör?
A: Inte alltid. Platta ovala rör lyser när luftmotstånd, buller eller förpackning är din begränsande faktor. Runda rör kan vara ett utmärkt val för högt standardiserade konstruktioner där enkelhet och bred verktygskompatibilitet är prioritet.

F2: Vilket är det största misstaget som köpare gör när de beställer platta ovala rör?
S: Utelämnar viktiga toleransdetaljer. Om anbudsförfrågan inte tydligt definierar dimensionell konsistens (inklusive förväntningar på planhet/ovalitet), riskerar du problem med fenpassning, varierande spolprestanda och högt skrot under montering.

F3: Minskar platta ovala rör driftskostnaderna?
A: De kan. Om designen minskar tryckfallet på luftsidan kan du uppnå samma kapacitet med lägre fläkteffekt eller lägre fläkthastighet, vilket ofta leder till energibesparingar och minskat buller.

F4: Vilken information ska jag skicka till en leverantör för en snabb offert?
S: Dela dina rördimensioner, materialpreferenser, erforderliga längder, förväntad årlig volym, sammanfogningsmetod (till samlingsrör), tryck-/temperaturintervall och eventuella krav på korrosion eller beläggning. En enkel spoleritning och fenspecifikation kan påskynda saker dramatiskt.

F5: Hur verifierar jag kvaliteten utan att sakta ner upphandlingen?
S: Be om en förproduktionsprovsats, begär måttinspektionsposter, definiera din läckagetestmetod och acceptanskriterier och kom överens om förpackningsskydd. Detta håller QC fokuserad och förhindrar överraskningar under montering.

Nästa steg

Platta ovala rör är inte bara en "annan form" - de är en praktisk spak för att förbättra luftflödeseffektiviteten, kompaktheten och prestandastabiliteten när din värmeväxlardesign når verkliga gränser. Nyckeln är att behandla röret som en del av ett system: fenor, samlingsrör, sammanfogningsmetod och miljö alla måste övervägas tillsammans.

Om du utvärderar platta ovala rör för ett kommande batteri- eller värmeväxlarprojekt, dela din ritning och driftsförhållanden tidigt så att leverantören kan rekommendera den mest lämpliga rörspecifikationen och inspektionsplanen. För produktsupport och information om tillverkningskapacitet,kontakta osspåSinupower Heat Transfer Tubes Changshu Ltd.och låt oss förvandla dina begränsningar till en pålitlig, produktionsklar lösning.
