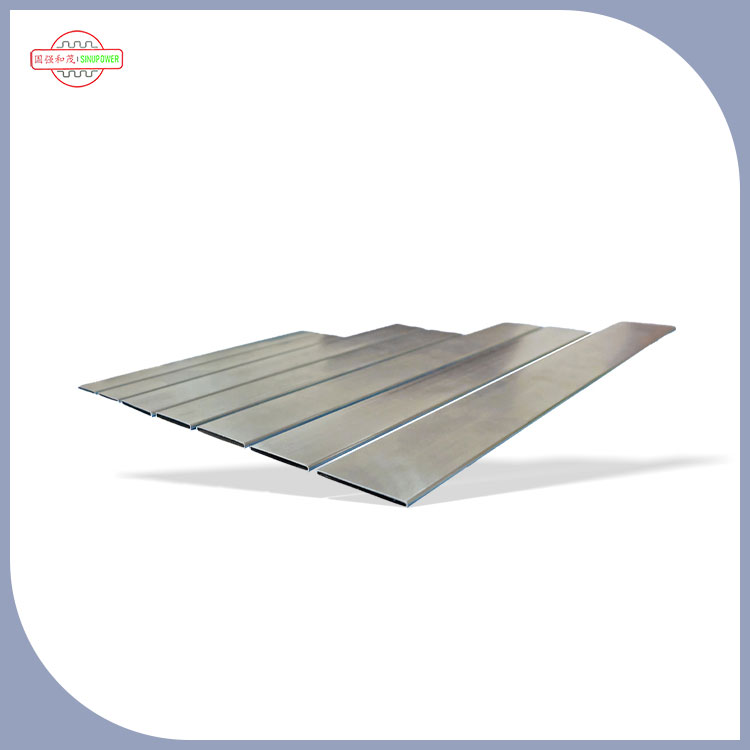

Sinupowerär ett proffsTillverkareav termiska precisionskomponenter i aluminium. VårPrecisionsvikt kylarkärna Komponent B Typslangär ett multiports extruderat aluminiumrör designat speciellt för vikta radiatorkärnor i fordons- och industriella värmeväxlarsystem. Det distinkta "B"-tvärsnittet är inte bara estetiskt – det är en funktionell geometri som ökar den tillgängliga ytan för värmeöverföring inom ett begränsat utrymme, skapar kontrollerad turbulens i kylvätskeflödet och möjliggör mer kompakt radiatorförpackning. Som en kärnkomponent i den vikta kylarenheten är dessa rör ansvariga för det primära värmeväxlingen mellan motorns kylvätska och den omgivande luften. Deras design påverkar direkt kylarens effektivitet, vikt och totala fordonsprestanda. Sinupower producerar dessa B-rör med precisionsextrudering och intern processkontroll, vilket säkerställer konsekvent geometri och pålitlig termisk prestanda över varje produktionssats.
Kärnkomponentens roll – varför B-Tubing definierar radiatorprestanda
Precisionsvikt kylarkärna Komponent B Typslangfungerar som den primära värmeväxlingsytan i den vikta radiatorkärnan. Den B-formade profilen ger tre viktiga funktionella fördelar:
📐 Maximering av ytarea B-formen ger betydligt mer yta per rör än runda rör med motsvarande tvärsnittsarea, vilket möjliggör mer värmeöverföring från kylvätska till luft per rör.
🌊 Turbulent flödesförbättring B-profilen stör det laminära kylvätskeflödet och skapar turbulens som förbättrar konvektiv värmeöverföring och minskar gränsskiktets motstånd.
📦 Kompakt kärnstapling Den tillplattade B-profilen tillåter tätare rörpackning i kärnan, vilket maximerar värmeväxlingsytan inom det begränsade utrymmet i moderna motorrum.
Vikt radiatorkärna integration
- B-rör staplas parallellt mellan lager av vikta fenor och bildar hela kylarkärnan.
- Kylvätska strömmar genom det inre av flera portar i varje B-rör, medan luft passerar över de yttre flänsytorna.
- B-rörets utökade yta och turbulenta flödesmönster gör att kärnan kan uppnå målkylningskapacitet med färre rör och mindre total kärnvolym.
- Denna integrationsmetod minskar materialförbrukningen och kylarens vikt samtidigt som termisk prestanda bibehålls eller förbättras.
Designprinciper – Vetenskapen bakom B-formen
Den B-formade profilen är resultatet av tillämpad vätskedynamik och värmeöverföringsteknik. Viktiga designprinciper inkluderar:
Intern geometri med flera portar
- B-röret är inte en enda ihålig kanal utan har flera interna portar delade av längsgående liv.
- Dessa portar ökar den inre ytan i kontakt med kylvätskan, vilket förbättrar värmeöverföringen från vätskan till rörväggen.
- Flerportsdesign förbättrar också strukturell styrka, vilket möjliggör tunnare väggar och ytterligare viktminskning.
Generering av kontrollerad turbulens
- B-profilens form skapar flödesseparering och återfästningspunkter när kylvätska passerar genom röret.
- Denna kontrollerade turbulens stör det termiska gränsskiktet, som är det primära motståndet mot värmeöverföring i laminärt flöde.
- Förbättrad blandning bringar varmare kylvätska från kärnflödet i kontakt med rörväggen, vilket förbättrar den totala värmeöverföringskoefficienten.
Optimerad ytarea-till-volym-förhållande
- B-formen maximerar yttre yta per enhet av tvärsnittsflödesarea.
- Detta innebär att mer röryta exponeras för luftströmmen för en given kylvätskeflödeshastighet.
- Resultatet är högre värmeavvisande kapacitet per rör, vilket möjliggör mindre, lättare radiatorer.
B-rör vs. traditionella runda rör – jämförelse av kärnkomponenter
Precisionsvikt kylarkärna Komponent B Typslangskiljer sig fundamentalt från traditionella runda rör i flera viktiga aspekter:
| Designfunktion |
B-typslang (Sinupower) |
Traditionell rund slang |
| Tvärsnittsform |
"B"-profil – multiport |
Cirkulär – enkelhål |
| Ytarea per volym |
Betydligt högre |
Lägre |
| Kylvätskeflödesmönster |
Turbulent (förbättrad blandning) |
Laminär till övergång |
| Värmeöverföringskoefficient |
Högre på grund av turbulens |
Lägre |
| Kärnpackningsdensitet |
Fler rör per kärnområde |
Färre rör per kärnarea |
| Kärnvikt |
Lättare (mindre material per kylenhet) |
Tyngre |
| Tillverkningskomplexitet |
Högre (extrudering med flera portar) |
Nedre (enkel extrudering) |
| Kylkapacitet per kärnvolym |
Högre |
Lägre |
Tillverkningsprocess – Precision från spole till kärnkomponent
Sinupower producerarPrecisionsvikt kylarkärna Komponent B Typslanggenom en hårt kontrollerad tillverkningssekvens:
1 Val av legering AA3003 eller AA3102 aluminiumspolar valda för värmeledningsförmåga, formbarhet och korrosionsbeständighet.
2 Precisionsextrudering Flerports B-profil extruderad genom precisionsformar. Dimensionell övervakning i realtid säkerställer konsekvent geometri.
3 Rita & storleksanpassa Multi-pass kalldragning förfinar dimensioner och ytfinish till slutliga specifikationstoleranser.
4 Glödgning Kontrollerad atmosfärsglödgning med ±5°C enhetlighet säkerställer konsekvent kornstruktur och mekaniska egenskaper.
5 Klipp till längd Precisionssågning till kundspecificerade längder med avgradade, fyrkantiga ändar för kärnmontering.
6 Kvalitetsverifiering 100 % dimensionell inspektion, läckagetestning och mekanisk verifiering per batch.
Utrustningsförmåga
- Sinupower driver över 90 utrustningar och verktygstyper inklusive svetsproduktionslinjer, sågmaskiner, stanspressar, ritmaskiner, glödgningsugnar och kranar.
- Denna interna utrustningskapacitet möjliggör end-to-end processkontroll från råmaterial till färdigt rör.
- Alla processer utförs under tillsyn av IATF 16949 kvalitetsledningssystem.
Tillämpningar – där B-Tubing levererar kärnvärde
Kylsystem för fordon
- Motorkylare – personbilar, stadsjeepar, lätta lastbilar
- Kylare för kommersiella fordon – bussar, tunga lastbilar, terrängutrustning
- Laddluftkylare – turboladdade och kompressormatade motorer
- Oljekylare – transmission och motoroljekylning
VVS och stationära system
- Kommersiella luftkonditioneringskondensorer
- Kraftverks kylsystem
- Industriella värmeväxlare
- Bygga VVS-luftbehandlingsaggregat
Termisk hantering av elfordon
- Batterikylplattor och värmeväxlare
- Kraftelektronik kylsystem
- Värmepumpskondensatorer och förångare
Anpassning – Kärnkomponent skräddarsydd för din radiatordesign
Sinupower designar, tillverkar och bearbetarPrecisionsvikt kylarkärna Komponent B Typslangenligt kundens ritningar eller prover. Vårt tillvägagångssätt för lean control täcker alla steg:
-
Profilmått:Rörets bredd, höjd och väggtjocklek skräddarsydda för din kärndesign.
-
Val av legeringar:AA3003, AA3102 eller anpassade legeringar baserat på prestandakrav.
-
Flerportskonfiguration:Antal inre portar och geometri optimerade för dina mål för kylvätskeflöde och tryckfall.
-
Längd:Skär till dina specificerade monteringsmått.
-
Ytbehandling:Konverteringsbeläggning, zink-flake eller anodiserad yta för förbättrat korrosionsskydd.
-
Slutavslutning:Gradade, avfasade eller expanderade ändar för montering av samlingsplatta.
Lean kontroll över värdekedjan
- Råvaruförsörjning från ISO 14001-certifierade smältverk med full spårbarhet
- Processkontroll från extrudering till slutbesiktning
- Kvalitetsledning över personal, team, processer och stödsystem
- Leverans i tid med fullständig inspektionsdokumentation
Kvalitet och certifieringar – Verifierade tillverkningsstandarder
Sinupowers tillverkningsprocesser förPrecisionsvikt kylarkärna Komponent B Typslangfungerar under följande certifierade system:
Systemcertifieringar
-
IATF 16949:2016– Bilkvalitet
-
ISO 9001:2015– Kvalitetsledning
-
ISO 14001:2015– Miljömässigt
-
ISO 45001:2018– Hälsa och säkerhet
Immateriella rättigheter
-
2 uppfinningspatent(sedan 2019)
-
15 designpatent
-
16 bruksmodellpatent
📋 Fullständiga certifikatkopior tillgängliga på begäran.
Ingenjörsgranskning:Den här produktinformationen har granskats av Mr. Gao Qiang, Sinupower-grundare – 20+ år inom aluminiumextrudering och termisk hantering, inklusive tidigare ledarskap på Fortune 500-tillverkningsföretag.
Partnerskap & Supply Chain
Sinupower har etablerat permanenta och goda samarbetsrelationer med erkända industriledare:
-
Sanhua– Global tillverkare av HVAC&R-komponenter
-
Danfoss– Leverantör av kyl- och värmelösningar
-
Pankl– Specialist på högpresterande drivlinor och termiska system
5 000+
Årlig tonkapacitet
20-25
Arbetsdagars ledtid
90+
Typer av utrustning och verktyg
87,76 %
Östra Kina försäljning koncentration
Förpackning:Trälådor med VCI rostskyddspapper, plaständstycken, stålband. FOB Shanghai eller Ningbo; EXW tillgängligt.
Hållbarhet
-
Energi:Teknik för regenerativ brännare minskar gasförbrukningen med 18 %.
-
Återvinning:98 % materialutnyttjande – allt skrot returneras till certifierade återvinningsföretag.
-
Vatten:Spolning med sluten slinga minskar vattenförbrukningen med 40 %, noll utsläpp av tungmetaller.
-
Efterlevnad:RoHS- och REACH-kompatibel.
-
Materialeffektivitet:B-rörsdesign använder mindre aluminium per enhet kylkapacitet än traditionella konstruktioner.
Vanliga frågor om B-Tubing
F: Vilken är den främsta fördelen med slangar av B-typ i vikta radiatorkärnor? S: Rör av B-typ ger en större yta för värmeöverföring inom samma kärnvolym, inducerar turbulent kylvätskeflöde för bättre termiskt utbyte och möjliggör mer kompakta radiatorkonstruktioner – allt bidrar till förbättrad kylprestanda och minskad vikt.
F: Vilka legeringar används för produktion av B-rör? S: Sinupower använder AA3003 och AA3102 aluminiumlegeringar, utvalda för sin utmärkta värmeledningsförmåga (200–220 W/m·K), formbarhet och korrosionsbeständighet i kylvätskemiljöer i bilar.
F: Kan Sinupower producera anpassade B-rörsprofiler för specifika radiatordesigner? A: Ja. Sinupower kan designa och tillverka B-rörsprofiler enligt kundens ritningar eller prover. Vår interna verktygskapacitet möjliggör anpassad formutveckling på 15–20 arbetsdagar.
F: Vilka certifieringar har Sinupower för tillverkning av B-rör? S: Sinupower är certifierad enligt IATF 16949:2016, ISO 9001:2015, ISO 14001:2015 och ISO 45001:2018.
F: Vad är den typiska ledtiden för beställningar av B-rör? S: Standard ledtid är 20–25 arbetsdagar för beställningar upp till 50 000 stycken. Anpassade verktyg ger 15–20 arbetsdagar.
F: Hur förbättrar B-rörsdesignen värmeöverföringseffektiviteten? A: B-formen ökar ytan och skapar kontrollerad turbulens i kylvätskeflödet, vilket stör det termiska gränsskiktet och förbättrar konvektiv värmeöverföring. Detta gör att mer värme kan kasseras per tub med mindre kärnvolym.
F: Vilka ändfinishar finns tillgängliga för B-rör? S: Vi erbjuder fyrkantsskurna, avgradade, avfasade, utvidgade och expanderade ändar för att passa olika monteringsmetoder för samlingsskivor.
Sinupower levererarPrecisionsvikt kylarkärna Komponent B Typslangsom gör det möjligt för radiatortillverkare att uppnå överlägsen termisk prestanda i kompakta, lätta konstruktioner. Vi inbjuder OEM-tillverkare, leverantörer i grupp ett och radiatortillverkare att kontakta oss för prover, tekniska datablad eller en gemensam designgranskning.
